Použití
Speciální regulační ventil pro regulaci vody, páry, plynů a
jiných neagresivnch kapalin, pro pracovní tlaky a teploty
Technický popis

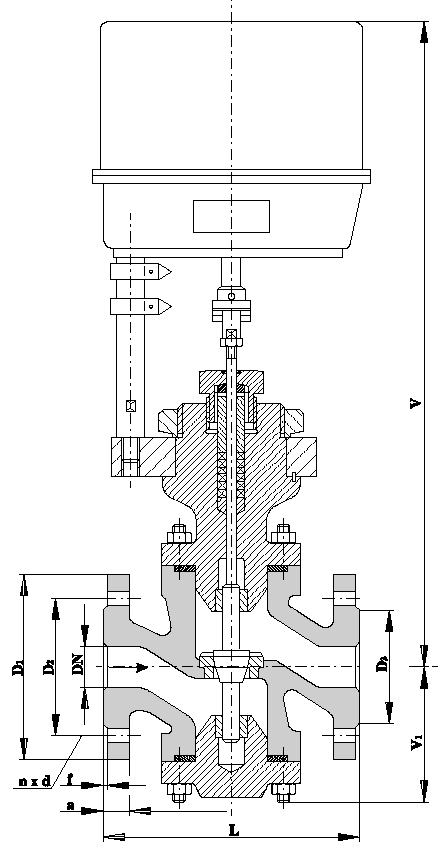

Ventil je hlavicový, se sedlem našroubovaným v tělese. Průtoková
charakteristika je jednoznačně definovaná (lineární nebo
rovnoprocentní). Jmenovitý průtokový součinitel je volitelný
od 0,5 do 50 m3/h v závislosti na světlosti ventilu. Dovolená netěsnost
v uzávěru je 0,05 % průtokového součinitele. Regulační poměr
je 1:50. Ventily světlosti DN 15 se dodávají jako kompaktní
odlitek bez spodního víka.
Připojení

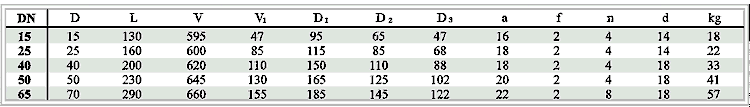

Stavební délky podle ČSN EN 558-1 řada 1, DIN 3202 F1
Připojovací rozměry přírub podle ČSN 13 1060,
DIN 2501. Těsnící plochy přírub podle ČSN 13 1061,
DIN 2026
Materiál
Těleso , víko
uhlíková ocel(42 2643)
Vřeteno, sedlo
korozivzdorná ocel(třídy 17)
Těsnění ucpávky bezazbestové
grafitové
Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2,
DIN 3230-3.
Montáž
Ventil je možno montovat do vodorovného i svislého potrubí. Nedoporučuje
se montáž do svislé polohy se servomotorem dole.
Ovládání
Ventil je ovládaný elektrickým přímočarým táhlovým
servomotorem. Typ pohonu na přání zákazníka.
|
