Ventil pojistný pružinový, proporcionální - P 15 217-616 PN 16



Poznámka
Zaručený výtokový součinitel = 0,25
Maximální otevírací přetlak = 1,60 [MPa]
Použití
Bezpečnostní orgán určený k jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku, pro vodní páru, vzduch, neagresivní kapaliny a plyny pro pracovní tlaky a teploty:

Při použití na parních kotlích je max. dovolený otevírací přetlak 1 MPa. Rozsah nastavitelnosti otevíracího přetlaku je od 0,03 MPa do 1,6 MPa u všech světlostí.

Technický popis
Ventil je v otevřeném provedení s nadzdvihovací pákou pro přezkoušení činnosti za provozu. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka, která je do sedla přitlačována tlačným hrotem. Sílu vyvozuje pružina. Směr proudění pracovní látky je pod kuželku.

Připojení

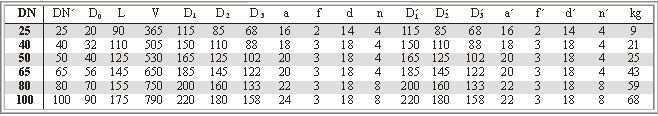

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061, na vstupu pro PN 16, na výstupu pro PN 10. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.

Materiál
Těleso, kryt, poklop šedá litina (42 2420)
Kuželka,vodící pouzdro
korozivzdorná ocel (tř. 17)
Sedlový kroužek korozivzdorná ocel (tř.17)
Pružina speciální ocel

Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.

Montáž
Ventil je nutné montovat pouze do svislé polohy s tlačným hrotem nad kuželkou.

Ovládání
Samočinné, tlakem pracovní látky na kuželku.
