Zkoušení
Ventil je zkoušen podle ČSN 13 3060, část 2.
Montáž
Ventil je nutné montovat pouze do vodorovného potrubí s víkem nahoře.
|
Použití
Samočinný uzávěr zamezující zpětnému proudění pracovní látky. Je určen pro vodu, vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny pro pracovní tlaky a teploty:
Vyžaduje-li se těsnost, je nutné kromě zpětného ventilu zařadit do potrubí i armaturu uzavírací.
Technický popis

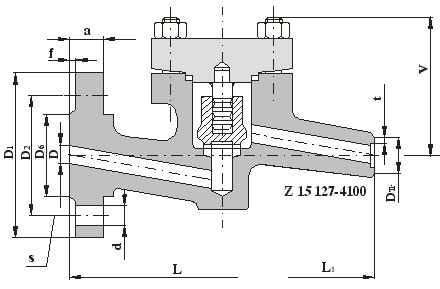

Ventil je víkový. V tělese je navařena těsnící plocha, na kterou dosedá kuželka, která je volně vedena na čepu, jenž je součástí víka. Směr proudění je pod kuželku.
Připojení
Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061.
Stavební délky dle ČSN EN 558.
U přivařovacího provedení úprava konců hrdel dle ČSN 13 1075 a stavební délky dle ČSN 13 3051.
Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
Materiál
Těleso, víko uhlíková ocel (11 416)
Těsnící plocha v tělese (návar) 13 Cr
Kuželka 11 523
Těsnící plocha kuželky (návar) 13 Cr
Čep korozivzdorná ocel (tř. 17)
|
